ubuntu 串口调试

ubuntu 18.04串口调试工具

ubuntu 下串口调试的两个命令行工具，安装及基础配置记录备忘。

环境

系统：ubuntu 18.04

工具：USB转串口

设备：H3C FIREWARE

使用命令

命令行工具：picocom、minicom

查看系统是否加载usb_serial模块

lsmod | grep usbserial

输出结果：

usbserial 45056 3 ftdi_sio

查看系统是否启用USB_serial

dmesg | grep usbserial

输出结果：

[ 2909.513568] usbcore: registered new interface driver usbserial_generic

[ 2909.513581] usbserial: USB Serial support registered for generic

[ 2909.532690] usbserial: USB Serial support registered for FTDI USB Serial Device

查看设备挂载

ls -l /dev/ttyUSB*

输出结果：

crw-rw—- 1 root dialout 188, 0 2月 22 16:18 /dev/ttyUSB0

系统已经挂载了ttyUSB0设备，即为串口转USB口连接线。

使用minicom调试设备

安装minicom

sudo apt install minicom lrzsz

从上面挂载结果可以得出设备所属root，dialout组。所以，在我们使用minicom时，需要使用root权限。

配置串口信息

sudo minicom

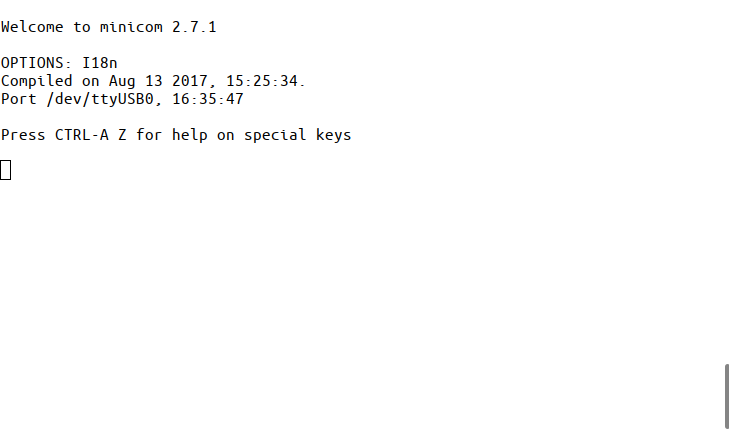

输出欢迎信息如下：

包含欢迎信息，字符集，端口信息。

由图可以看出转义字符为CTRL-A，输入Z查看帮助。

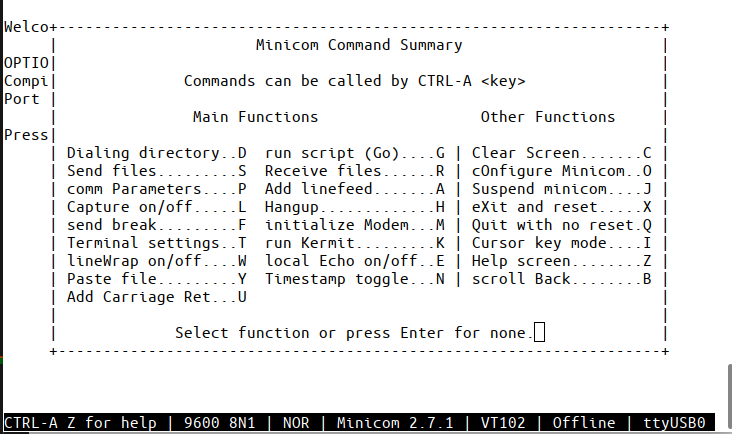

按下CTRL－A，后输入Z。得到帮助页面如下：

如图所示：

D：排号目录
S：发送文件
F：发送断开帧
T：终端设置
G：运行脚本
O：配置minicom
X：退出minicom等

这里，我们想要连接串口，首先配置minicom。按O键。

得到如下配置项：

使用方向键选择serial port setup

配置如下：

如图上图所示，按A，更改默认tty8为已挂载串口设备ttyUSB0，按F键更改默认Hardware Floww Control为no，默认硬件控制，即不接受串口输入信息，连接后，从键盘的输入就没有响应。改为no，后，按esc键退出菜单，将配置另存，或者直接保存默认dfl文件，然后退出配置。按X键退出minicom。

重新进入minicom程序

sudo minicom your_config_file

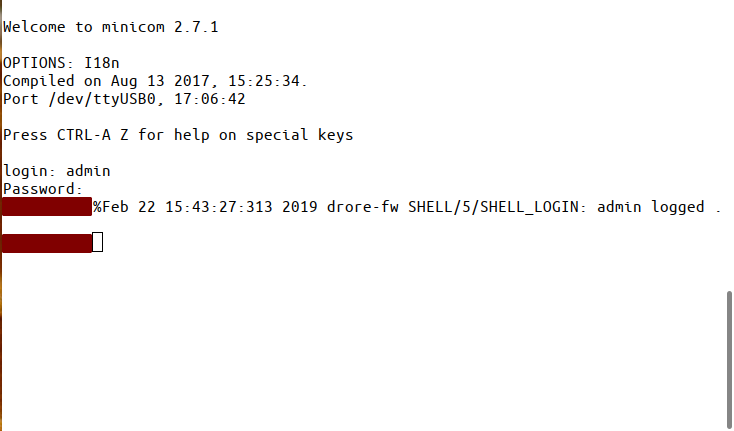

进入程序后，按回国，终端回显登录信息，如下图：

接下来就是愉快的调试了。

串口的配置文件保存在家目录下的隐藏文件，名称为.minirc.filename。如默认的.minirc.dfl。

使用pococom调试

安装pococom

sudo apt install picocom

连接操作：

sudo picocom -b 9600 /dev/ttyUSB0

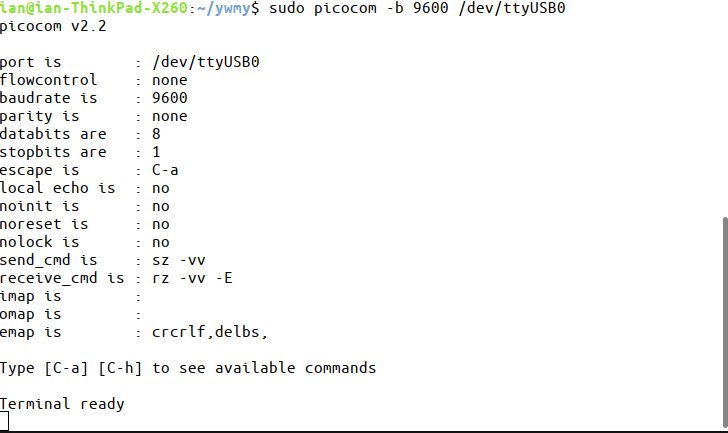

输出如下：

转义字符为CTRL－A，CTRL-H为查看帮助；

配置项如上图所示，CTRL-A->CTRL-X退出picocom。

terminal ready。按回车直接进入终端。开始调试吧。
