H3C SNMP配置举例

配置举例

基于H3C V7版本，举例包含SNMP V2。

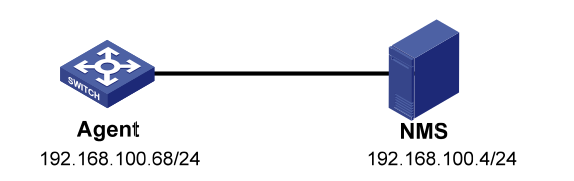

组网需求

配置步骤

snmp v2c agent

• 设置 Agent 使用的 SNMP 版本为 v2c、只读团体名为 readtest,读写团体名为 writetest。

<Agent> system-view
[Agent] snmp-agent sys-info version v2c
[Agent] snmp-agent community read readtest
[Agent] snmp-agent community write writetest

• 设置设备的联系人和位置信息,以方便维护。

[Agent] snmp-agent sys-info contact Mr.Wang-Tel:3306
[Agent] snmp-agent sys-info location telephone-closet,3rd-floor

• 设置允许向 NMS 发送告警信息,使用的团体名为 traptest。

[Agent] snmp-agent trap enable
[Agent] snmp-agent target-host trap address udp-domain 192.168.100.4 params securityname
traptest

NMS zabbix

• 添加设备

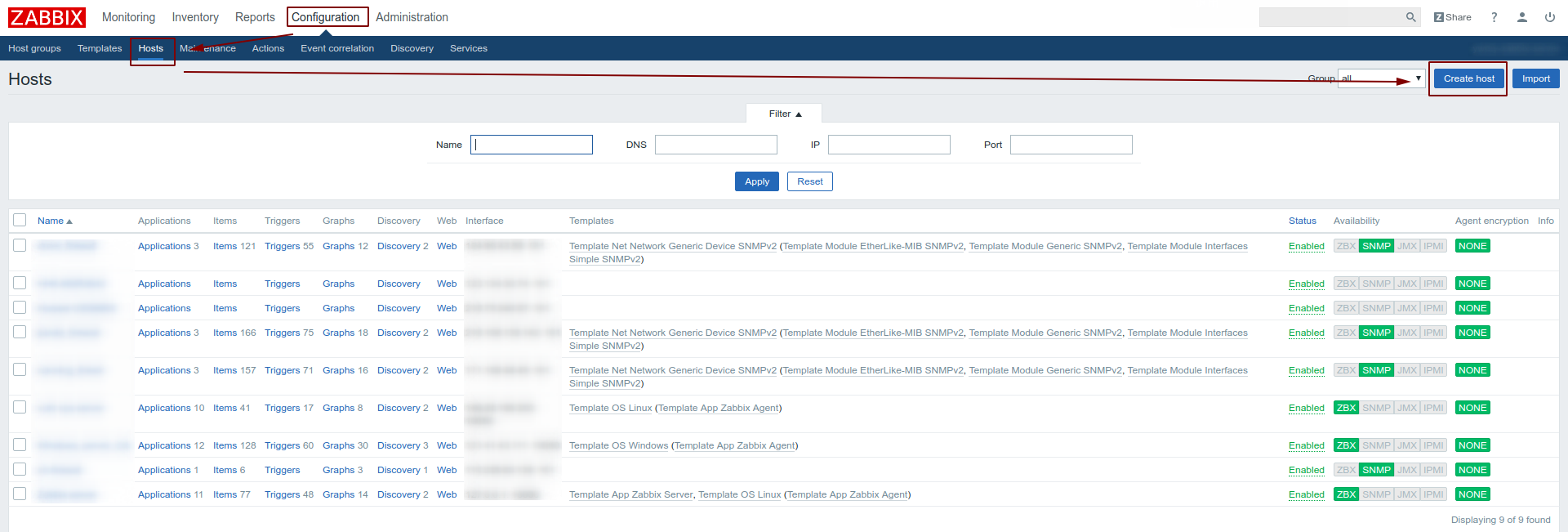

登录zabbix后台 -> Configuration -> Hosts -> Create host，操作如下图所示：

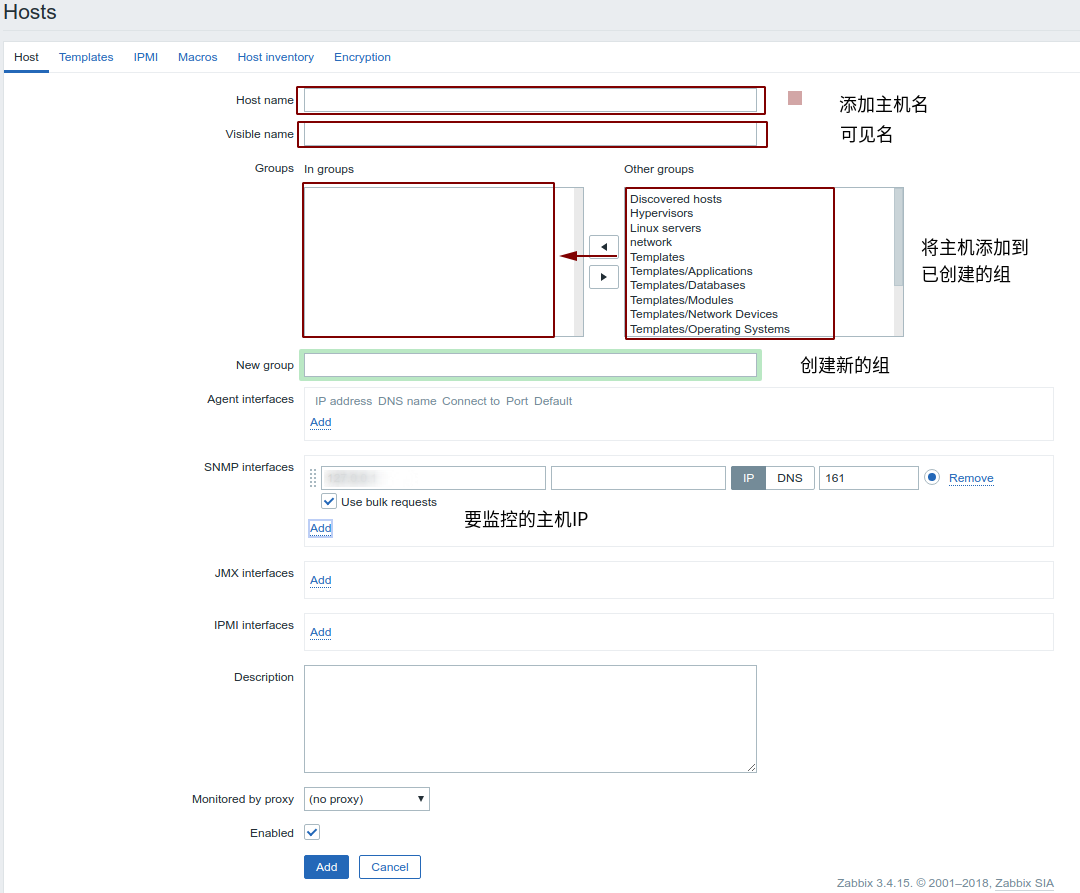

点击创建后 -> 输入监控设备相关的信息 -> Host name -> Visable name -> Groups (选择已有的组或创建新的组) -> 移除默认的Agent interface -> 添加SNMP interface 勾选 Use bulk requests

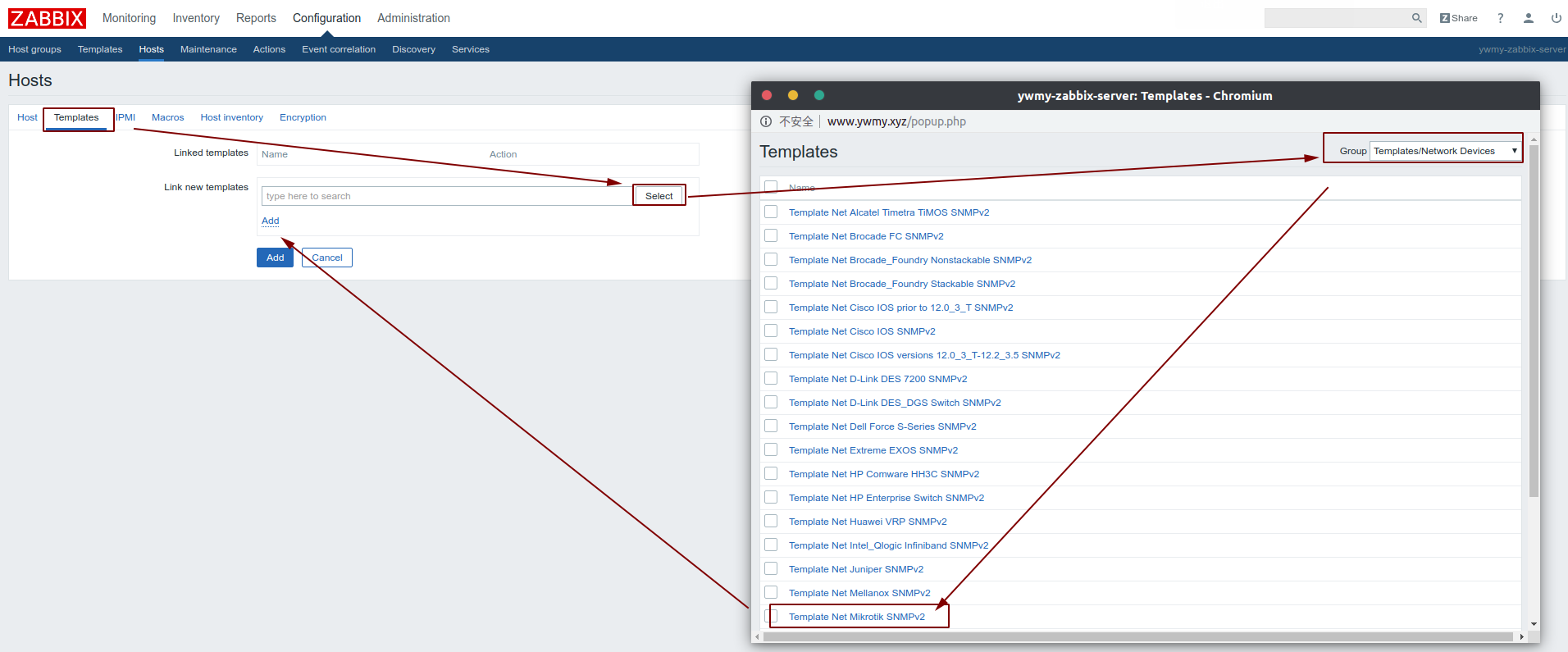

点击 Templates -> 选择系统创建的SNMP模版 (zabbix内置了一些常用的模版，可以直接选择来使用)

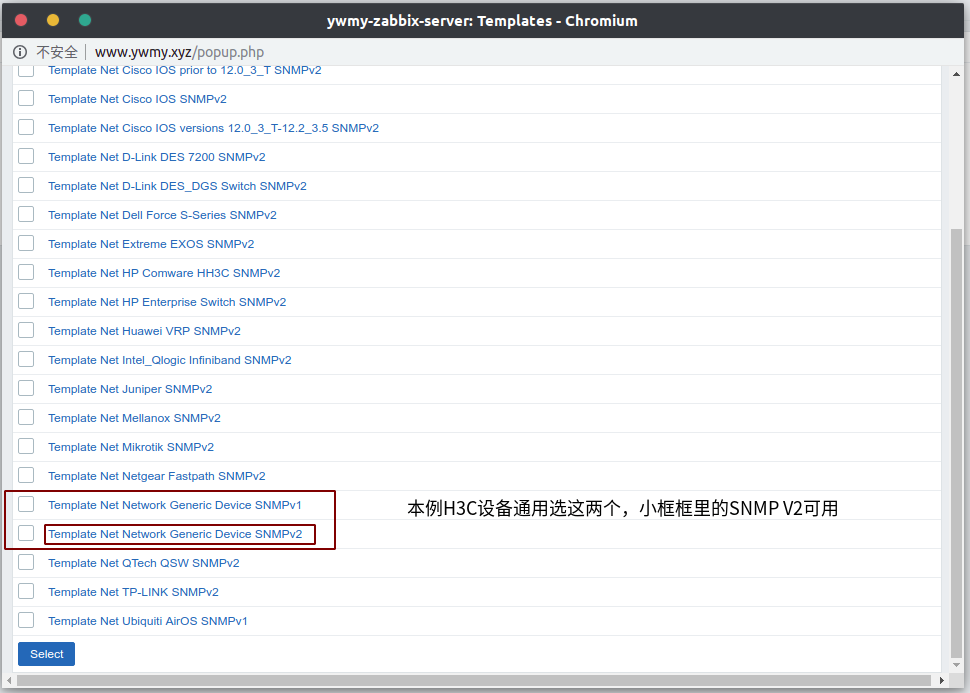

因默认模版中并未包含H3C相关的模版，所以，选用了通用的SNMP V2模版。

最后点击add。完成添加主机，这时的主机监控也可能还不能用。取决于上例中Agent中community的设置，在默认的模版里，已经有对一些常用变量的，一些继承全局变量的值，需要在主机的宏变量中更改。

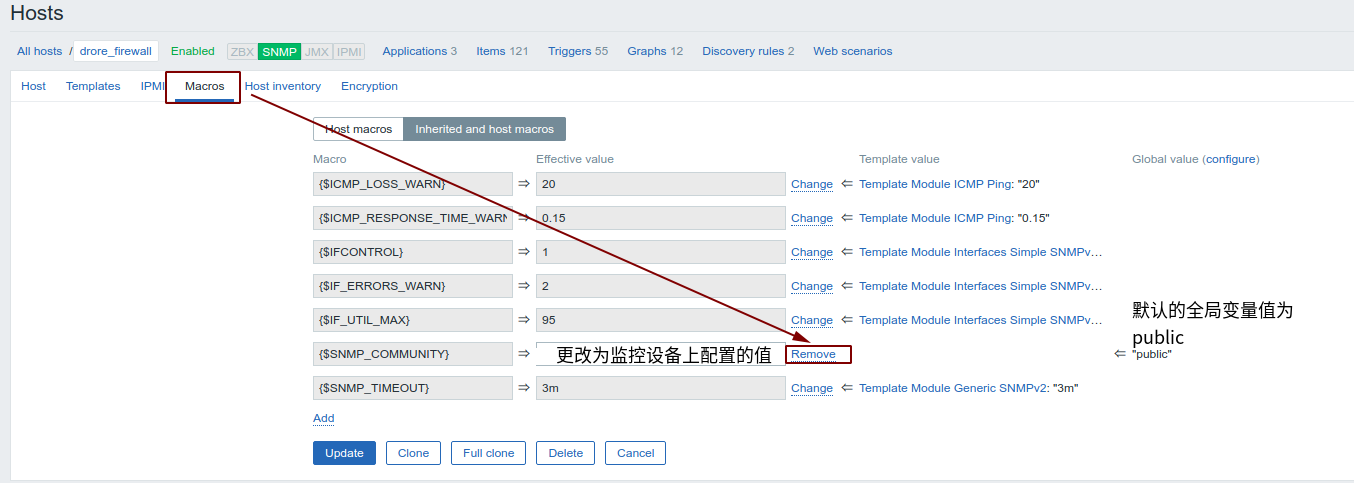

点击创建的主机 -> Macros -> Inherited and host macros -> change -> 输入设备上配置的名称 (建议只读共同体的值)

更改完成后，可以看到已经添加的设备列表后面的SNMP标识已经变成绿色，说明监控模版已经在起作用。
